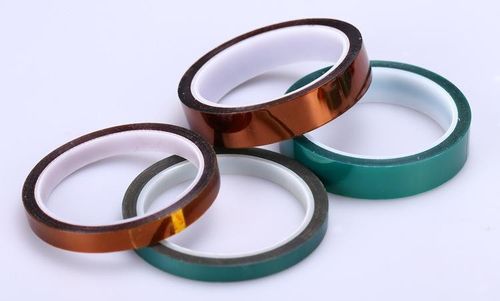

Τεχνικές εκτιμήσεις για τον έλεγχο του ESD (ταινία) στην κατασκευή ηλεκτρονικής
Η κατοχή του ελέγχου ESD ήταν πάντα κρίσιμη για την επίτευξη των υψηλών παραγωγών παραγωγής, και θα γίνει σημαντικότερο τα επόμενα χρόνια. Ενώ η βιομηχανία έχει μια στερεά κατανόηση της ασφάλειας ESD σε χειρωνακτικές διαδικασίες που περιλαμβάνουν το προσωπικό, υπάρχει περιθώριο για βελτίωση στις αυτοματοποιημένες εφαρμογές. Για να είναι αποτελεσματικά, τα προγράμματα ελέγχου ESD πρέπει να εξασφαλίσουν ότι ο αυτοματοποιημένος εξοπλισμός χειρισμού είναι σε θέση τις αυριανές ιδιαίτερα ευαίσθητες συσκευές.
Το κόστος του ESD
Το ESD προσκρούει στην παραγωγικότητα και την αξιοπιστία προϊόντων σε ουσιαστικά κάθε πτυχή του ηλεκτρονικού περιβάλλοντος. Παρά προσπάθεια που καταβάλλεται κατά την τελευταία δεκαετία, το ESD κοστίζει ακόμα τα δισεκατομμύρια βιομηχανίας ηλεκτρονικής των δολαρίων κάθε χρόνο. Οι εμπειρογνώμονες βιομηχανίας αποδίδουν κατ' εκτίμηση 8 σε 33% όλων των απωλειών προϊόντων για να προκληθούν από το ESD. Το μεμονωμένο κόστος αυτών των συσκευών οι ίδιοι κυμαίνεται από μερικά σεντ για μια απλή δίοδο ως αρκετά δολάρια για τα σύνθετα υβρίδια. Εντούτοις, η ζημία ESD έχει επιπτώσεις περισσότερο από ακριβώς στην απώλεια συσκευών. Έχει επιπτώσεις στις παραγωγές παραγωγής, το κόστος παραγωγής, την ποιότητα των προϊόντων και την αξιοπιστία, σχέσεις πελατών, και τελικά, αποδοτικότητα.
Για τις σημερινές αυτοματοποιημένες εγκαταστάσεις, οι συμβατικές μέθοδοι ελέγχου ESD πρέπει να είναι επανεξετασθείσες και νέες μέθοδοι που εφαρμόζονται. Ο αυτοματοποιημένος εξοπλισμός συνελεύσεων είναι ικανός της επεξεργασίας 4.000 έως 20.000 συστατικά μια ώρα. Με αυτές τις ταχύτητες, ο κακοσχεδιασμένος εξοπλισμός που επιτρέπεται για να χρεώσει τις συσκευές μπορεί να βλάψει τα τμήματα μεγάλων ποσών σε ένα πολύ σύντομο χρονικό διάστημα. Ίσως ακόμη πιο σημαντικό, ένα γεγονός ESD μπορεί με τη σειρά να βλάψει τον αυτοματοποιημένο εξοπλισμό.
Το ESD παράγει μια σημαντική ποσότητα της ηλεκτρομαγνητικής παρέμβασης (EMI). Η EMI ως αποτέλεσμα ενός γεγονότος ESD είναι συχνά αρκετά ισχυρή να διακόψει τη λειτουργία του εξοπλισμού παραγωγής. Ο εξοπλισμός που ελέγχεται από τους μικροεπεξεργαστές είναι ιδιαίτερα ευαίσθητος στη ζημία όπως λειτουργούν στο ίδιο φάσμα συχνότητας με τη EMI από τα γεγονότα ESD. Συχνά μπερδεμένη με ένα λάθος ή μια δυσλειτουργία λογισμικού στο σύστημα, η EMI μπορεί να προκαλέσει ποικίλα λειτουργούντα προβλήματα εξοπλισμού, όπως οι διακοπές, τα λάθη λογισμικού, η δοκιμή, και οι ανακρίβειες βαθμολόγησης καθώς επίσης και η κακομεταχείριση. Όλοι μπορούν να προκαλέσουν τη σημαντική φυσική συστατική ζημία και να έχουν επιπτώσεις στις παραγωγές παραγωγής. Οι επιρροές της EMI τείνουν να είναι τυχαίας φύσης και μπορούν να έχουν επιπτώσεις στον εξοπλισμό πέρα από το δωμάτιο, αλλά αφήνουν τον εξοπλισμό όπου το γεγονός ESD εμφανίστηκε άθικτος. Αυτό μπορεί να καταστήσει τη θέση του γεγονότος ESD δύσκολη να εντοπίσει.
Τι είναι ESD;
Το ESD, που δηλώνεται απλά, είναι η γρήγορη μεταφορά μιας ηλεκτροστατικής δαπάνης μεταξύ δύο αντικειμένων. Το ESD συμβαίνει όταν μπαίνουν σε δύο αντικείμενα των διαφορετικών δυνατοτήτων τη απευθείας επαφή το ένα με το άλλο. Η χρέωση οδηγεί όταν ηλεκτρόνια κερδών επιφάνειας ενός αντικειμένου για να γίνει αρνητικά - χρεωμένος και ένα άλλο αντικείμενο χάνει τα ηλεκτρόνια από την επιφάνειά του για να γίνει θετικά - χρεωμένη. _Triboelectric χρεώνω εμφανίζομαι όταν ένας ηλεκτρόνιο μεταφορά οδηγώ από δύο αντικείμενο μπαίνω σε επαφή με μεταξύ τους και έπειτα χωρίζω. Το ένα από τρία γεγονότα είναι συνήθως η αιτία της ζημίας ESD στις συσκευές: άμεση ηλεκτροστατική απαλλαγή στη συσκευή ηλεκτροστατική απαλλαγή από τη συσκευή ή προκληθείσες τομέας απαλλαγές. Υπάρχουν διάφορα πρότυπα που χρησιμοποιούνται για να χαρακτηρίσουν πώς οι συσκευές είναι χαλασμένες – το πρότυπο ανθρώπινου σώματος (HBM), το πρότυπο μηχανών (ΚΚ), το χρεωμένο πρότυπο συσκευών (CDM), και η επίδραση των ηλεκτρικών πεδίων στις συσκευές. Σε μια αυτοματοποιημένη δυνατότητα συνελεύσεων, τα τελευταίοι τρεις πρότυπα ή οι τρόποι είναι η μεγαλύτερη αιτία της ανησυχίας.
Η ζημία ΚΚ είναι τι συμβαίνει όταν απαλλαγές μηχανών τμημάτων μέσω μιας συσκευής. Ο αυτοματοποιημένος εξοπλισμός συνελεύσεων χρησιμοποιεί ποικίλες μεθόδους όπως οι μεταφορείς για να κινήσει και να καθοδηγήσει τις συσκευές μέσω της διαδικασίας συνελεύσεων. Το φτωχό σχέδιο εξοπλισμού μπορεί να αναγκάσει τα διαχειριζόμενα συστήματα για να συσσωρεύσει τις σημαντικές δαπάνες που θα απαλλάξουν τελικά μέσω των συσκευών.
Η ζημία CDM εμφανίζεται όταν οι απαλλαγές συσκευών σε ένα άλλο υλικό. Όταν μια δαπάνη ενισχύει σε μια συσκευή, θα διαλύσει μέσω ενός αγωγού στη συσκευή όταν τοποθετείται η συσκευή σε επαφή με μια επιφάνεια με μια μικρότερη δαπάνη.
Η επιρροή των ηλεκτρικών πεδίων (ε-τομείς), ή το διάστημα που περιβάλλει ένα ηλεκτρικό φορτίο, μπορεί να αναγκάσει μια χρεωμένη συσκευή για να πολώσει. Η πόλωση δημιουργεί μια διαφορά της δυνατότητας, η οποία μπορεί να αναγκάσει τη συσκευή για να απαλλάξει σε μια αντίθετη δαπάνη, προκαλώντας δύο απαλλαγές ή γεγονότα εξίσωσης.
Προσδιορισμός του ESD
Ενώ πολλή προσοχή ξοδεύεται στην παρεμπόδιση του ESD που προκαλείται από το HBM, οι πρόσφατες μελέτες έχουν δείξει ότι λιγότερο από 0,10% ολικής της τεκμηριωμένης ζημίας προέκυψε πραγματικά από το αγείωτο προσωπικό σχετικά με τα ESD-ευαίσθητα προϊόντα (ESDS).
Οι μελέτες κατέληξαν στο συμπέρασμα ότι 99,9% της ζημίας ESD προήλθαν από τα άλλα πρότυπα, συγκεκριμένα CDM.
Ο έλεγχος ESD που ενσωματώνεται στα μηχανήματα είναι ουσιαστικός αλλά προβληματικός. Για να ελέγξουν αποτελεσματικά τη στατική συγκέντρωση, και οι ΚΚ και τα γεγονότα CDM ESD πρέπει να αποτραπούν. Το πρώτο βήμα στην ανάπτυξη ενός προγράμματος ελέγχου ESD είναι να προσδιορίσει ακριβώς όπου τα γεγονότα ESD εμφανίζονται ή είναι πιθανό να εμφανιστούν. Ένα καλό μέρος για να αρχίσει είναι να υποβληθούν δύο αρχικές ερωτήσεις: κατ' αρχάς, είναι ο εξοπλισμός που στηρίζεται κατάλληλα και δεύτερος, χειρίζεται τις συσκευές κατά τέτοιο τρόπο ώστε δεν παράγουν τη στατική δαπάνη επάνω από ένα αποδεκτό επίπεδο; Για να προετοιμαστεί πλήρως για το χειρισμό των συσκευών του μέλλοντος, ο εξοπλισμός πρέπει να είναι ικανός τα συστατικά με μια ανοχή ESD τόσο ελάχιστα όπως 50 V. Ο ακόλουθος είναι ένας κατάλογος οι περιοχές που είναι γνωστές για να χρεώνουν τις συσκευές, που αυξάνουν την πιθανότητα του α
Γεγονός CDM ESD
Χειριστές ολοκληρωμένου κυκλώματος. Τα ολοκληρωμένα κυκλώματα γίνονται χαρακτηριστικά ιδιαίτερα χρεωμένα καθώς περνούν μέσω του εξοπλισμού και απαλλάσσονται στη συνέχεια ως μέρος της κανονικής λειτουργίας. Σύμφωνα με τις πρόσφατες μελέτες, οι χειριστές ολοκληρωμένου κυκλώματος έχουν προκαλέσει τις ιδιαίτερες απώλειες παραγωγής λόγω CDM.
Τμήματα ταινία-και-εξελίκτρων. Τα προβλήματα έχουν τεκμηριωθεί με τα συστατικά χρεώνοντας ενώ είναι στα εξέλικτρα.
Πακέτα πηκτωμάτων. Εάν οι κατάλληλες μέθοδοι ελέγχου ESD δεν είναι σε ισχύ, τα τσιπ ολοκληρωμένου κυκλώματος μπορούν να γίνουν ιδιαίτερα χρεωμένα όπως ανασηκώνονται του κολλώδους κατώτατου σκάφους της γραμμής και έπειτα αμέσως απαλλάσσονται από collets αφαιρώντας τα.
PCBs που τοποθετείται στις πλαστικές επιτροπές. Οι πλαστικές επιτροπές που χρησιμοποιούνται τακτικά για την κατοικία PCBs μπορούν συνήθως να χρεώσουν πολύ στα υψηλά επίπεδα όταν αντιμετωπίζονται, χρεώνοντας στη συνέχεια το PCBs οι ίδιοι. Οι συνελεύσεις απαλλάσσονται στη συνέχεια κατά τη διάρκεια του κανονικού χειρισμού χειριστών.
Υποδοχές δοκιμής. Η κανονική λειτουργία μπορεί να αναγκάσει τις υποδοχές δοκιμής για να χρεώσει και να εκφορτίσει έπειτα στις συσκευές.
Πλαστικές καλύψεις πέρα από τις υποδοχές δοκιμής. Οι τομείς από τις μεγάλες πλαστικές καλύψεις που απαιτούνται για να προστατεύσουν τους χειριστές κατά τη διάρκεια των δοκιμών υψηλής τάσης είναι συχνά αρκετά ισχυροί να βλάψουν τις συσκευές υπό δοκιμή.
Παρεμπόδιση της συγκέντρωσης ESD
Στην παρεμπόδιση ή τη μείωση της ζημίας ΚΚ, είναι κρίσιμο ότι ο εξοπλισμός στηρίζεται κατάλληλα ενώ στην κίνηση. Όλα τα μέρη εξοπλισμού που μπαίνουν σε την επαφή με τις στατικός-ευαίσθητες συσκευές πρέπει να έχουν μια ικανοποιητική στηρίζοντας πορεία για να διαλύσουν τη συσσωρευμένη δαπάνη. Κατάλληλο να στηρίξει των αγώγιμων και διαλυτικών επιφανειών αποτρέπει τη συγκέντρωση της στατικής δαπάνης στα τμήματα μηχανών και τους αποβάλλει ως πηγή δαπάνη-δημιουργίας των γεγονότων ESD.
Να στηρίξει μόνο, εντούτοις, δεν θα αποτρέψει όλα τα γεγονότα CDM ESD από την εμφάνιση. Η συστατική χρέωση είναι ένα πιό προκλητικό πρόβλημα για να λύσει, πρώτιστα επειδή τα περισσότερα ηλεκτρονικά συστατικά περιέχουν τους μονωτές ως τμήμα του σχεδίου τους. Τα μονώνοντας υλικά συσσωρεύουν φυσικά μια δαπάνη και να στηρίξει τα υλικά δεν αφαιρεί ή δεν μειώνει τη στατική δαπάνη. Όταν η δαπάνη δεν μπορεί να αφαιρεθεί ή να αποφευχθεί, ο ιονισμός αέρα είναι συχνά η αποτελεσματικότερη μέθοδος τη δαπάνη στους μονωτές ή τους απομονωμένους αγωγούς. Στην περίπτωση του αυτοματοποιημένου εξοπλισμού, τα ionizers αέρα μπορούν να τοποθετηθούν μέσα στις αίθουσες διαδικασίας. Η δημιουργία των μίνι περιβαλλόντων με να εσωκλείσει τις συγκεκριμένες μηχανές και να τοποθετήσει το εσωτερικό ionizers είναι μια άλλη επιλογή.
Εργαλεία μέτρησης ESD
Μόλις είναι σε ισχύ τα αντίμετρα ESD, είναι σημαντικό να ελεγχθεί ότι λειτουργούν κατάλληλα. Ο συνεχής έλεγχος διαδικασίας συστήνεται πέρα από τους περιοδικούς λογιστικούς ελέγχους του προγράμματος ESD επειδή τα αντίμετρα ESD θα αποτύχουν συχνά. Για το λόγο αυτό, εάν και όταν εμφανίζεται η αποτυχία, πρέπει να προσδιοριστεί το συντομότερο δυνατό για να αποτρέψει τη ζημία ESD.
Διάφορες μέθοδοι δοκιμής υπάρχουν για να επικυρώσουν την ακεραιότητα της επίγειας πορείας στα μέρη και το μέτρο εξοπλισμού εάν οι μηχανές χρεώνουν τις συσκευές. Κατά την επιλογή των καλύτερων οργάνων μέτρησης, θεωρήστε το ασφαλές επίπεδο δαπανών για να μετρηθείτε και να επιλέξετε ένα όργανο που μπορεί να μετρήσει μέσα σε εκείνη την σειρά. Σημειώστε το μέγεθος της περιοχής που μετριέται και εάν το διάστημα καθορίζεται μεταξύ της επιφάνειας του αντικειμένου που μετριέται και του οργάνου.
Ο προσδιορισμός και η μέτρηση του στατικού αυτοματοποιημένου εξοπλισμού δαπανών μέσα παρουσιάζουν τις συγκεκριμένες προκλήσεις. Το πρόβλημα με τις περισσότερες συμβατικές μεθόδους είναι ότι δεν ταιριάζουν ιδιαίτερα στον αυτοματοποιημένο εξοπλισμό. Οι περισσότεροι απαιτούν τη απευθείας επαφή με το χρεωμένο αντικείμενο ή απαιτούν τη συσκευή για να αφαιρεθούν από το αντικείμενο, που καθιστά το απαραίτητο να πάρουν τον εξοπλισμό σε μη απευθείας σύνδεση για να κάνουν τη δοκιμή. Για να αποφύγουν το χαμένο χρόνο παραγωγής, οι εναλλακτικές λύσεις είναι απαραίτητες για τη μέτρηση των δαπανών μέσα στον εξοπλισμό.
Για να μετρήσουν τη στατική δαπάνη χωρίς να αναστατώσουν τη λειτουργία εξοπλισμού, οι assembler μπορούν να τοποθετήσουν τους αισθητήρες ή τους ελέγχους μέσα στον εξοπλισμό ή να τοποθετήσουν τους στατικούς ανιχνευτές γεγονότος (SED) στις συσκευές οι ίδιοι. Δύο επιλογές για τα όργανα μέσα στον εξοπλισμό περιλαμβάνουν τους στατικούς αισθητήρες και τα ειδικά ηλεκτροστατικών ηλεκτροστατικών fieldmeters βολτόμετρων και με τους μικρούς ελέγχους. Οι στατικοί αισθητήρες ενσωματώνουν τα πολύ υψηλά στοιχεία κυκλώματος σύνθετης αντίστασης εισαγωγής και μπορούν να είναι τοποθετημένος μέσα αυτοματοποιημένος εξοπλισμός. Αυτό επιτρέπει σε τους για να μετρήσει τον τομέα που παράγεται από ένα χρεωμένο μέρος καθώς κινείται μέσω της διαδικασίας. Ιδανικά, ο αισθητήρας πρέπει να τοποθετηθεί όσο το δυνατόν πιό κοντά στο μέρος. Δεδομένου ότι δεν απαιτεί nullification των υπαρχόντων τομέων, είναι ιδανικό για τη μέτρηση των δαπανών στα μέρη που κινούνται μέσω των υψηλών μηχανών ρυθμοαπόδοσης.
Τα ηλεκτροστατικά βολτόμετρα και τα ηλεκτροστατικά fieldmeters με τους μικρούς ελέγχους προσφέρουν μια εναλλακτική επιλογή για τον εσωτερικό εξοπλισμό. Οι έλεγχοι είναι αρκετά μικροί ότι μπορούν να τοποθετηθούν στις κρίσιμες θέσεις για να μετρήσουν τη δαπάνη στα συστατικά καθώς περνούν από. Εντούτοις, η προσοχή πρέπει να ληφθεί κατά τοποθετώντας τους για να εξασφαλίσει ότι παίρνουν τις ακριβείς μετρήσεις και δεν παρεμποδίζει τη λειτουργία του εξοπλισμού. Διάφοροι παράγοντες μπορούν να έχουν επιπτώσεις στην ακρίβεια των μετρήσεών τους, συμπεριλαμβανομένου του προσανατολισμού της χρεωμένης επιφάνειας όσον αφορά τον έλεγχο καθώς επίσης και το μέγεθος, την ταχύτητα και την απόσταση του μέρους από τον έλεγχο. Το SEDs είναι μικροσκοπικοί αισθητήρες αρκετά μικροί να εγκαταστήσει σε έναν πίνακα κυκλωμάτων.
Έχουν ως σκοπό να μετρήσουν τον τρέχοντα σφυγμό σε ένα γεγονός ESD και μπορούν να ελεγχθούν οπτικά καθώς περνούν μέσω του λειτουργούντος εξοπλισμού. Το SEDs είναι ιδανικό για την επαλήθευση εάν ο εξοπλισμός παράγει τα επικίνδυνα επίπεδα στατικός-δαπανών. Διάφοροι διαφορετικοί τύποι είναι διαθέσιμοι, κάθε ένας με τα ποικίλα χαρακτηριστικά γνωρίσματα. Εντούτοις, πολλοί πρέπει να αφαιρεθούν από τη συσκευή και να τοποθετηθούν στη χωριστή ενοργάνωση για να εξακριβώσουν εάν ένα γεγονός ESD εμφανίστηκε πραγματικά.
Αυτοματοποιημένη καταδίωξη σε ένα περιβάλλον ESD
Εάν ένα γεγονός ESD εμφανίζεται, τα στοιχεία που παρέχονται από ένα ακολουθώντας σύστημα συσκευών μπορούν να βοηθήσουν τις assembler να προσδιορίσουν γρήγορα τα χαλασμένα συστατικά και να περιέχουν τον αντίκτυπο. Σε ένα πρότυπο ακολουθώντας συστημάτων συσκευών, ένας αναγνώστης κώδικα φραγμών εγκαθίσταται στα διάφορα σημεία σε όλη τη διαδικασία παραγωγής για να διαβάσει τους κώδικες φραγμών (ή τους 2$ους κώδικες) που απευθύνονται στις συσκευές. Χαρακτηριστικά, οι αναγνώστες κώδικα φραγμών ανιχνεύουν τους κώδικες φραγμών στη συσκευή προτού να εισαγάγει η συσκευή έναν σταθμό και πάλι αφότου βγαίνει. Αυτό τεκμηριώνει τον τύπο διαδικασίας που εκτελέσθηκε, ο εξοπλισμός που τον εκτέλεσε και συνδέει ένα γραμματόσημο χρόνου/ημερομηνίας για όταν εμφανίστηκε.
Ενώ η παραγωγή οργάνων ελέγχου ESD όλοι οι τύποι στοιχείων, ο αναγνώστης κώδικα φραγμών παρέχει τη μόνη σύνδεση μεταξύ του αύξοντος αριθμού κάθε συσκευής και των στοιχείων που παρέχονται από το όργανο. Παραδείγματος χάριν, όταν αλλάζουν τη βαθμολόγηση εξοπλισμού λόγω της EMI από ένα γεγονός ESD, τα στοιχεία που παράγονται από το ακολουθώντας σύστημα συσκευών μπορούν να βοηθήσουν να προσδιορίσουν συγκεκριμένα ποιοι πίνακες ήταν χαλασμένοι αφότου άλλαξαν τη βαθμολόγηση του εξοπλισμού. Δεν είναι πλέον απαραίτητο να τραβήξει, να απορρίψει, ή επαναλαμβάνει τα ολόκληρα μέρη λόγω των ασήμαντων στοιχείων.
Κατά επιλογή ενός αναγνώστη κώδικα φραγμών, τη προσεχτική εξέταση πρέπει να γίνει για να εξασφαλίσει ότι δεν εισάγει τον πρόσθετο κίνδυνο για τα γεγονότα ESD. Οι τυπωμένοι πίνακες κυκλωμάτων, τα ολοκληρωμένα κυκλώματα, και άλλα ηλεκτρικά ευαίσθητα συστατικά χρησιμοποιούν χαρακτηριστικά τους κώδικες μικρών, φραγμών υψηλής πυκνότητας για να συντηρήσουν το διάστημα, που καθιστά το δύσκολο για μερικούς αναγνώστες να ανιχνεύσουν από απόσταση. Όταν πολύ κοντά να ανιχνεύσει υιοθετείται, ο αναγνώστης κώδικα φραγμών μπορεί να ενισχύσει μια στατική δαπάνη ανάλογα με εάν χρησιμοποιείται σε μια non-conductive επιφάνεια. Εάν ο ίδιος ο αναγνώστης έχει ενισχύσει μια δαπάνη και παρουσιάζεται πολύ κοντά με ένα ευαίσθητο συστατικό, ένα γεγονός ESD θα μπορούσε να εμφανιστεί, ενδεχομένως καταστρεπτικός το συστατικό. Μερικοί που κατασκευάζουν workaround με να τοποθετήσουν τον ανιχνευτή μετά από να εφαρμόσουν έναν ειδικό αντιστατικό ψεκασμό, ο οποίος δεν είναι χωρίς κίνδυνό του.
Κατ' αρχάς, το επίστρωμα πρέπει εντελώς να καλύψει την περιοχή για τη μέγιστη αποτελεσματικότητα οι αποκαλυμμένες περιοχές παραμένουν σε κίνδυνο. Επιπλέον, οι αντιστατικοί ψεκασμοί μπορούν να φορέσουν μακριά με τον καιρό και να απαιτήσουν την έγκαιρη αντικατάσταση. Χωρίς ένα ακριβές μέτρο της περιόδου αποτελεσματικότητας ενός ψεκασμού, χρήματα αποβλήτων επιχειρήσεων είτε με την εφαρμογή πάρα πολύ, είτε βαλμένος τα συστατικά τους σε κίνδυνο με τη χρησιμοποίηση τους σε ένα μη προστατευμένο περιβάλλον. Σαν εναλλακτική λύση, οι μικροσκοπικοί αναγνώστες κώδικα φραγμών είναι τώρα διαθέσιμοι με τις ανθεκτικές ετικέτες ενός μοναδικού νικελίου επιστρώματος και ESD για τη μέγιστη ασφάλεια ESD. Αυτές οι μονάδες εκτιμώνται για τις απαλλαγές μέχρι 8kV και χαρακτηρίζουν μια ειδική αντίσταση επιφάνειας λιγότερο από 10 * 10-9 Ω/inch ².
Αξιολόγηση των διαχειριζόμενων ικανοτήτων ESD
Σύμφωνα με την τεχνολογία Roadmap της ένωσης ESD που απελευθερώνεται το 2005, τα επίπεδα ευαισθησίας στο ESD στις συσκευές αναμένονται για να ρίξουν τόσο χαμηλό, ότι οι assembler πρέπει να ενεργήσουν γρήγορα για να εξασφαλίσουν ότι θα είναι σε θέση να χειριστούν τα νέα επίπεδα. Οι assembler που πιστοποιούνται στο ANSI/ESD S20.20, τα πρότυπα ένωσης ESD για την ανάπτυξη ενός ηλεκτροστατικού προγράμματος απαλλαγής, ήδη έχουν κάνει ένα μεγάλο μέρος της εργασίας να προετοιμαστούν για τις αυριανές ευαίσθητες συσκευές. Για εκείνους τους κατασκευαστές που είναι αβέβαιοι των ικανοτήτων τάσης του αυτοματοποιημένου εξοπλισμού τους, το ESD roadmap παρέχει την κατεύθυνση:
Καθορίστε τις ικανότητες ESD-ελέγχου των διαχειριζόμενων διαδικασιών της δυνατότητας.
Εξασφαλίστε όλα τα αγώγιμα κοu'φώματα ή τη σχεδίαση ότι οι ευαίσθητες συσκευές επαφών στηρίζονται.
Εξασφαλίστε ότι η μέγιστη τάση που προκαλείται στις συσκευές κρατιέται κάτω από 50 V.
Μετά από τις απαιτήσεις που περιγράφονται σε S20.20 θα βοηθήσει τους διευθυντές να αξιολογήσουν τα επίπεδα ευαισθησίας του συγκέντρωσης των συστατικών στη δυνατότητά τους και να προσδιορίσουν τα ζητήματα ESD σε κάθε στάδιο στη διαδικασία, από τη λήψη και τον κατάλογο μέσω της συνέλευσης, της δοκιμής, της επανάληψης και της ναυτιλίας. Με τη χρησιμοποίηση των κατάλληλων αντίμετρων ESD, οι διευθυντές θα έχουν τα στοιχεία διαθέσιμα σε τους για να αρθρώσουν τις ικανότητες της δυνατότητάς τους από το επίπεδο τάσης.
Συμπέρασμα
Η βιομηχανία καταναλωτικών ηλεκτρονικά έχει βεβαιώσει τη φαινομενική αύξηση τα τελευταία χρόνια. Οι βιομηχανικοί αναλυτές έχουν αποδώσει αυτήν την αύξηση εν μέρει στη σύγκλιση των προηγουμένως χωρισμένων αγορών της ψηφιακός-βασισμένης τεχνολογίας ήχου, βίντεο και πληροφοριών για να δημιουργήσουν τις ηλεκτρονικές συσκευές κατάστασης προόδου. Δεδομένου ότι αυτές οι συσκευές κερδίζουν γρήγορα τις νέες ικανότητες, αυξάνουν την ευαισθησία ESD τους σχεδόν όπως γρήγορα. Για να είναι ανταγωνιστικές στην κατασκευή ηλεκτρονικής αύριο, οι εγκαταστάσεις πρέπει να λειτουργήσουν προς να κυριαρχήσουν τον έλεγχο ESD σήμερα.
